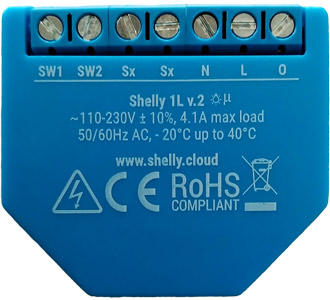

Shelly 1L
Shelly 1L est un relais connecté de petit format et il peut fonctionner sans le Neutre. Il permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique.
Identification du dispositif
Nom du dispositif : Shelly 1L
Modèle du dispositif : SHSW-L
Modèle du dispositif : shelly1l-XXXXXX
Description
Shelly 1L est un relais connecté de petit format et il peut fonctionner sans le Neutre. Il permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Il fonctionne de manière autonome et se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly 1L, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.
Shelly 1L dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings
Schéma
Interfaces électriques du dispositif
Entrées
2 entrées interrupteur/bouton sur dominos électriques
2 entrées d'alimentation sur dominos électriques : N et L
Sorties
2 sorties du signal de l'interrupteur sur domino électrique
Sortie de charge sur domino électrique
Interface complémentaire
Interface série (format propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface complémentaire lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Caractéristiques de sécurité
Protection contre la surchauffe
Types de charge pris en charge (avec et sans Neutre)
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
1 bouton de réinitialisation
Appuyez et maintenez 5 secondes pour activer le point d'accès sans fil du Dispositif
Appuyez et maintenez 10 secondes pour réinitialiser le Dispositif.
Caractéristiques techniques
Type | Données |
|---|---|
Apparence | |
Dimensions (L x P x H) | 38 x 43 x 14 mm ±0.5 mm / 1.50 x 1.69 x 3.55 in ±0.02 in |
Poids | ND |
Montage | Tableau électrique, coffret de branchement |
Serrage max. du domino électrique | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 1.5 mm² / 20 à 16 AWG |
Longueur dénudée du câble | 5 à 6 mm / 0.20 à 0.24 in |
Matériau du boîtier | Plastique |
Couleur | Bleu cyan |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique AC | 110-240 V, 50/60 Hz |
Alimentation électrique DC | Non |
Neutre non nécessaire | Oui |
Courant minimal sans neutre | Charge résistive de 20 W |
Consommation électrique | < 1 W |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 250 V |
Tension de commutation DC max. | ND |
Courant de commutation AC max. | 4.1 A (5 A max.) |
Courant de commutation DC max. | ND |
Capteurs, compteurs | |
Capteur de température | Oui |
Protocole de communication radio | |
Wi-Fi | 802.11 b/g/n |
Bande de radiofréquences | 2412-2472 МHz (2484 MHz max.) |
Puissance de sortie RF max. | 12.24 dBm |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
MCU | |
CPU | ESP8266 |
Flash | 2 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 18 |
Webhooks (actions URL) | 10 avec 5 URLs par hook |
Scripts | Non |
MQTT | Oui |
CoAP | Oui |

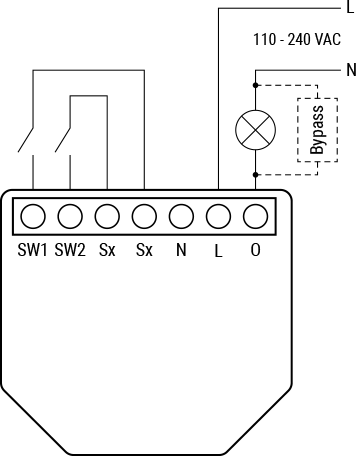

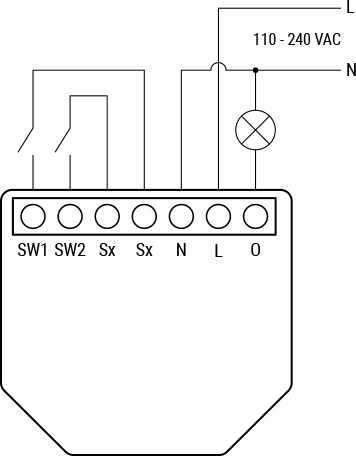

Schémas de câblage
 |  |
Légende
Bornes | Fils | ||
|---|---|---|---|
SW1 | Borne d'entrée de l'interrupteur 1 | L | Fil Phase (110-240 V AC) |
SW2 | Borne d'entrée de l'interrupteur 2 | N | Fil Neutre |
Sx | Borne de sortie du signal de l'interrupteur | ||
N | Borne pour le Neutre | ||
L | Borne pour la Phase (110-240 V) | ||
O | Borne de sortie du circuit de charge |
