Shelly 1PM
Identification du dispositif
Nom du dispositif : Shelly 1PM
Modèle du dispositif : SHSW-PM
SSID du dispositif : shelly1pm-XXXXXX
Description
Shelly 1PM est un relais connecté de petit format garantissant la mesure de la consommation électrique. Il permet aussi de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Il se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly 1PM, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.
Shelly 1PM dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

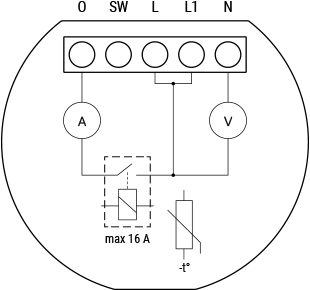

Schéma
Interfaces électriques du dispositif
Entrées
1 entrée interrupteur/bouton-pousssoir sur domino électrique
3 entrées d’alimentation sur domino électrique : N (+), L, L1
Sortie
1 sortie relais avec mesure de la consommation électrique sur domino électrique
Interface complémentaire
Interface série (propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface complémentaire lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Caractéristiques de sécurité
Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
1 bouton de réinitialisation
Appuyez et maintenez 5 secondes pour activer le point d'accès sans fil du Dispositif
Appuyez et maintenez 10 secondes pour réinitialiser le Dispositif
Sorties
LED (Rouge)
Point d’accès sans fil (AP) activé et Wi-Fi désactivé :
1 secondeON/ ¼ secondeOFFWi-Fi activé mais pas connecté à celui-ci :
2 secondesON/ ¼ secondeOFFConnecté au Wi-Fi :
En permanenceONCloud activé mais pas connecté :
1 secondeON/5 secondesOFFConnecté au Shelly Cloud :
En permanenceONOTA (la mise à jour de l’Over-the-Air) :
½ secON/ ½ secondeOFFBouton maintenu appuyé pendant 5 secondes :
¼ secondeON/ ¼ secondeOFFBouton maintenu appuyé pendant 10 secondes :
⅛ secondeON/ ⅛ secondeOFF
La liste ci-dessus débute par l'état initial du dispositif et la priorité la plus basse. Chaque état suivant annule le précédent.
Caractéristiques techniques
Type | Données |
|---|---|

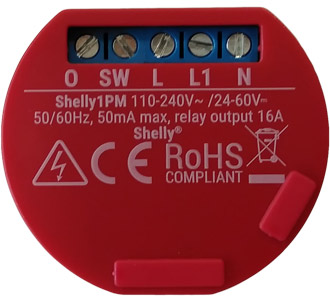

Apparence | |
Dimensions (L x P x H) | 36 x 41 x 17 mm / 1.42 x 1.61 x 0.67 in |
Poids | ND |
Montage | Tableau électrique, coffret de branchement |
Serrage max. des dominos électriques | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 1.5 mm² / 20 à 16 AWG |
Longueur dénudée du câble | 5 à 6 mm / 0.20 à 0.24 in |
Matériau du boîtier | Plastique |
Couleur | Rouge |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique | 110-240 V AC / 24-60 V DC / 12 V DC ±10% |
Consommation électrique | < 1 W |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 250 V |
Tension de commutation DC max. | 60 V |
Courant de commutation AC max. | 16 A |
Courant de commutation DC max. | 10 A |
Capteurs, compteurs | |
Capteur de température | Oui |
Voltmètre (AC) | Oui |
Ampèremètre (AC) | Oui |
Protocole de communication radio | |
Wi-Fi | 802.11 b/g/n |
Bande de radiofréquences | 2412-2472 МHz; (Max. 2484 MHz) |
Puissance de sortie RF max. | 9.95 dBm |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
MCU | |
CPU | ESP8266 |
Flash | 2 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 18 |
Webhooks (actions URL) | 6 avec 5 URLs par hook |
Scripts | Non |
MQTT | Oui |
CoAP | Oui |

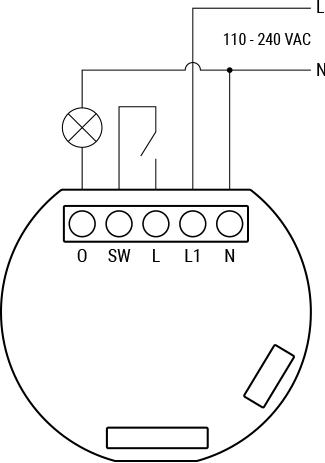

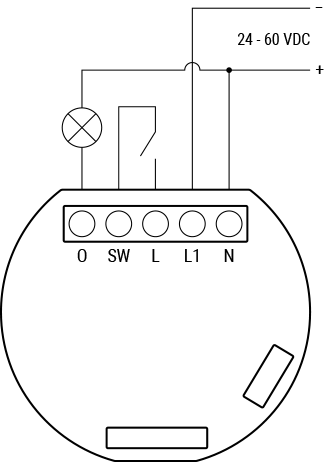

Schéma de câblage
 |  |
Légende
Bornes | Fils | |||
|---|---|---|---|---|
I | Borne d'entrée du circuit de charge | L | Fil Phase (110-240 V AC) | |
O | Borne de sortie du circuit de charge | N | Fil Neutre | |
SW | Borne d'entrée de l'interrupteur (contrôle O) | + | Fil positif | |
L, L1 | Bornes pour la Phase (110-240 V) | - | Fil négatif | |
N | Borne pour le Neutre |
|
|
