Shelly 2.5
Identification du dispositif
Nom du dispositif : Shelly 2.5
Modèle du dispositif : SHSW-25
SSID du dispositif : shellyswitch25-XXXXXX
Description
Shelly Plus 2.5 est un relais connecté à 2 canaux de petit format qui dispose d’un compteur électrique et supporte la fonction du contrôle des volets. Il permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Il se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Plus 2.5, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l'Internet.
Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.
Shelly Plus 2.5 dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

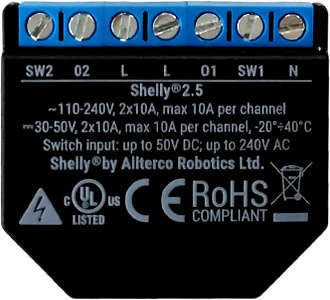

Schéma
Interfaces électriques du dispositif
Entrées
2 entrée interrupteur/bouton sur domino électrique
3 entrées d'alimentation sur domino électrique: 1 N et 2 L
Sorties
2 sorties relais avec mesure de la consomamtion électrique sur domino électrique
Interface complémentaire
Interface série (format propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface complémentaire lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Bluetooth (pour le connecter à votre système domotique)
Caractéristiques de sécurité
Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance
Détection d'obstacles (mode volets)
Interrupteur de sécurité (mode volets)
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
1 bouton de réinitialisation
Maintenez appuyé pendant 5 secondes pour activer le point d'accès du Dispositif
Maintenez appuyé pendant 10 secondes pour réinitialiser le Dispositif.
Sorties
LED (Rouge)
Point d’accès sans fil (AP) activé et Wi-Fi désactivé :
1 secondeON
/ ¼ secondeOFF
Wi-Fi activé mais pas connecté à celui-ci :
2 secondesON
/ ¼ secondseOFF
Connecté au Wi-Fi :
En permanenceON
Cloud activé mais pas connecté :
1 secondeON
/5 secondesOFF
Connecté au Shelly Cloud :
En permanenceON
OTA (la mise à jour de l’Over-the-Air) :
½ secondeON
/ ½ secondeOFF
Bouton maintenu appuyé pendant 5 secondes :
¼ secondeON
/ ¼ secondeOFF
Bouton maintenu enfoncé pendant 10 secondes :
⅛ secondeON
/ ⅛ secondeOFF
La liste ci-dessus débute par l'état initial du dispositif et la priorité la plus basse. Chaque état suivant annule le précédent.
Caractéristiques techniques
Type | Données |
---|---|
Apparence | |
Dimensions | 36 x 39 x 17 mm ±0.5 mm / 1.42 x 1.54 x 0.67 in ±0.02 in |
Poids | ND |
Montage | Tableau électrique, coffret de branchement |
Serrage max. du domino électrique | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 1.5 mm² / 20 à 16 AWG |
Longueur dénudée du câble | 5 à 6 mm / 0.20 à 0.24 in |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique | 110-240 V AC / 30-50 V DC |
Consommation électrique | < 1 W |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 240 V |
Tension de commutation DC max. | 50 V |
Courant de commutation AC max. | 10 A (par canal), 20 A (total) |
Courant de commutation DC max. | 10 A (par canal), 20 A (total) |
Capteurs, compteurs | |
Capteur de température | Oui |
Voltmètre (AC) | Oui |
Ampèremètre (AC) | Oui |
Protocole de communication radio | |
Bande de radiofréquences | 2401-2495 MHz |
Puissance de sortie RF max. | <20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
MCU | |
CPU | ESP8266 |
Flash | 2 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 12 avec 5 URLs par hook |
Scripts | Non |
MQTT | Oui |
CoAP | Oui |

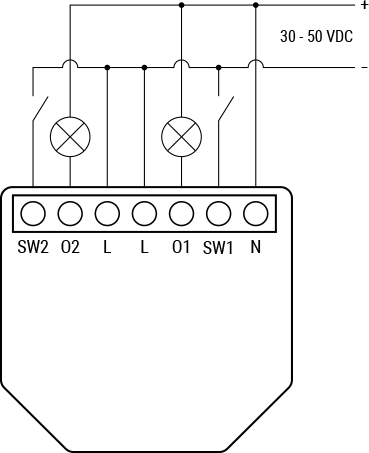

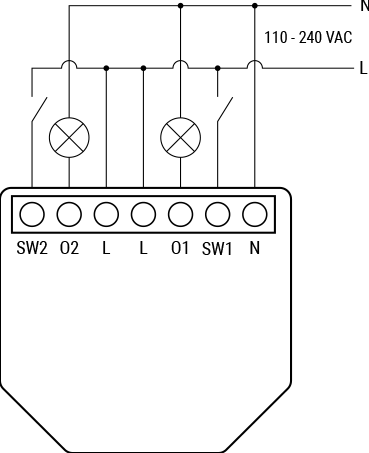

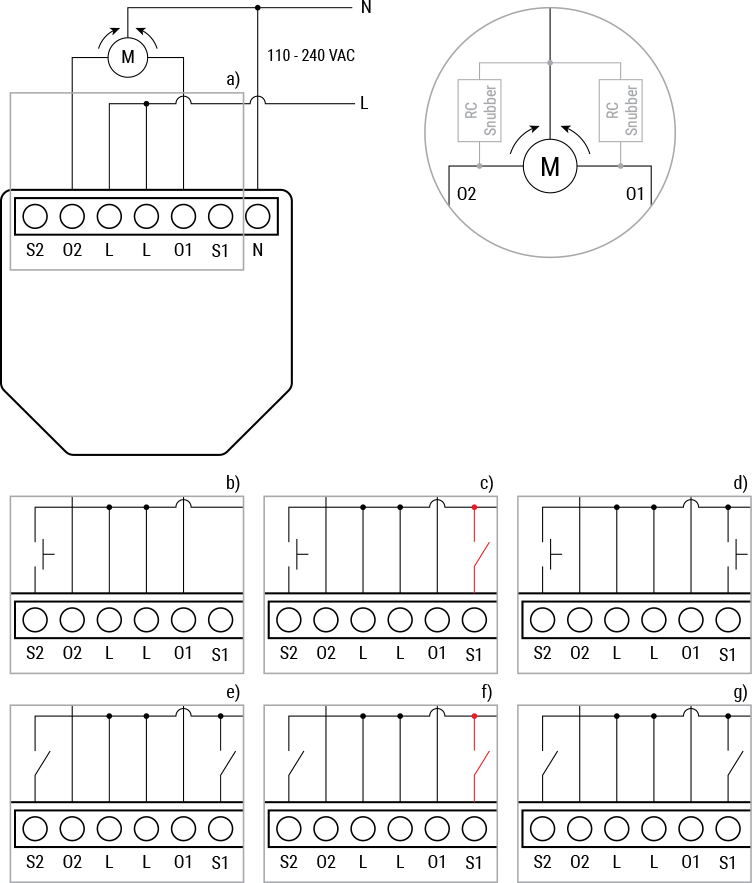

Schémas de câblage
Légende
Bornes | Fils | ||
---|---|---|---|
N | Borne pour le Neutre | N | Fil Neutre |
L | Borne pour la Phase (110-240 V) | L | Fil Phase (110-240 V CA) |
O1, O2 | Bornes de sortie du circuit de charge | + | Fil positif 30-50 V DC |
SW1, SW2 | Bornes d'entrée de l’interrupteur | - | Fil négatif 30-50 V DC |
