Shelly Plus 1
Identification du dispositif
Nom du dispositif : Shelly Plus 1
Modèle du dispositif : SNSW-001X16EU
SSID du dispositif : ShellyPlus1-XXXXXX
Description
Shelly Plus 1 est un relais connecté de petit format avec des contacts libres de potentiel, qui permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Il se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Plus 1, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.
Shelly Plus 1 dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

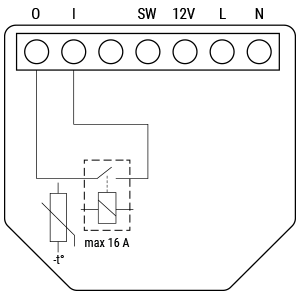

Schéma
Interface électrique du dispositif
Entrées
1 entrée interrupteur/bouton sur domino électrique
1 entrée relais à contacts libres de potentiel sur domino électrique
3 entrées d’alimentation sur domino électrique : N (+), L (Ʇ) et 12 V
Sortie
1 sortie relais à contacts libres de potentiel sur domino électrique

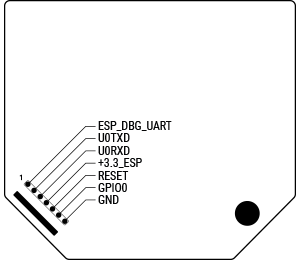

Interface Add-on
Interface série (format propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface Add-on lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Bluetooth (pour le connecter à votre système domotique)
Caractéristiques de sécurité
Protection contre la surchauffe
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
Un bouton de réinitialisation
Appuyez et maintenez 5 secondes pour activer le point d'accès du Dispositif et la connexion Bluetooth
Appuyez et maintenez 10 secondes pour réinitialiser le Dispositif
Sorties
Indicateur LED (rouge)
Point d’accès activé et Wi-Fi désactivé :
1 secondeON/ 1 secondeOFFWi-Fi activé mais pas connecté à celui-ci :
1 secondeON/ 3 secondesOFFConnecté au Wi-Fi :
En permanenceONCloud activé mais pas connecté :
1 secondeON/5 secondesOFFConnecté au Shelly Cloud :
En permanenceONOTA (la mise à jour de l’Over-the-Air) :
½ secondeON/ ½ secondeOFFBouton maintenu appuyé pendant 5 secondes :
½ secondeON/ ½ secondeOFFBouton maintenu appuyé pendant 10 secondes :
¼ secondeON/ ¼ secondeOFF
La liste ci-dessus débute par l'état initial du dispositif et la priorité la plus basse. Chaque état suivant annule le précédent.
Caractéristiques techniques
Type | Données |
|---|---|

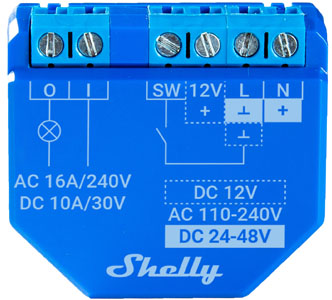

Apparence | |
Dimensions (L x P x H) | 37 x 42 x 16 mm ± 0.5 mm / 1.46 x 1.65 x 0.63 in ± 0.02 in |
Poids | 26 g / 0.92 oz |
Montage | Tableau électrique, coffret de branchement |
Serrage max. du domino électrique | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 1.5 mm² / 20 à 16 AWG |
Longueur dénudée du câble | 5 à 6 mm / 0.20 à 0.24 in |
Matériau du boîtier | Plastique |
Couleur | Bleu |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique | 110-240 V AC / 24-48 V DC / 12 V DC ±10 % |
Consommation électrique | < 1.2 W |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 240 V |
Tension de commutation DC max. | 30 V |
Courant de commutation AC max. | 16 A |
Courant de commutation DC max. | 10 A |
Capteurs, compteurs | |
Capteur de température | Oui |
Protocoles de communication radio | |
Bande de radiofréquences | 2401-2495 MHz |
Puissance de sortie RF max. | <20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32 |
Flash | 4 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |

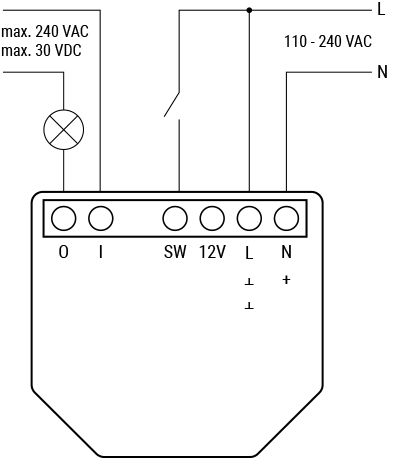

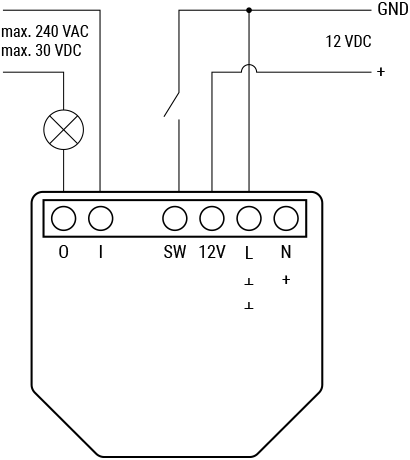

Schémas de câblage
 |  |  |
Légende
Bornes | Fils | ||
|---|---|---|---|
I | Borne d'entrée du circuit de charge | L | Fil Phase (110-240 V AC) |
O | Borne de sortie du circuit de charge | N | Fil Neutre |
SW | Borne d'entrée de l’interrupteur (contrôle O) | + | Fil positif 12/24-48 V DC |
+12V | Borne positive 12 V DC | GND | Fil de terre DC |
L | Borne pour la Phase (110-240 V) | ||
N | Borne pour le Neutre |
|
|
+ | Borne positive 24-48 V DC |
|
|
Ʇ | Borne de terre 12/24-48 V DC |
Résolution des problèmes
…
Guide de l'interface Web
Read the Shelly Plus 1 web interface guide
Composants et APIs
Notice d’utilisation
Shelly_Plus-1_multilanguage_v09_web.pdf
