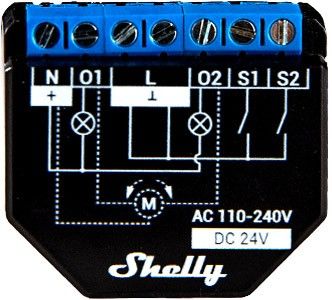

Shelly Plus 2PM
Identification du dispositif
Nom du dispositif : Shelly Plus 2PM
Modèle du dispositif : SNSW-002P16EU
SSID du dispositif : ShellyPlus2PM-XXXXXX
Description
Shelly Plus 2PM est un relais connecté à 2 canaux de petit format qui dispose d’un compteur électrique et supporte la fonction du contrôle des volets. Il permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Il se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Plus 2PM, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l'Internet.
Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.
Shelly Plus 2PM dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

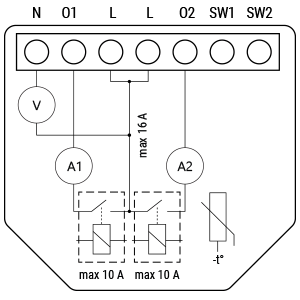

Schéma
Interfaces électriques du dispositif
Entrées
2 entrées interrupteur/bouton sur domino électrique
3 entrées d'alimentation sur domino électrique : 1 N (+) et 2 L (Ʇ)
Sorties
2 sorties relais avec compteur électrique sur domino électrique

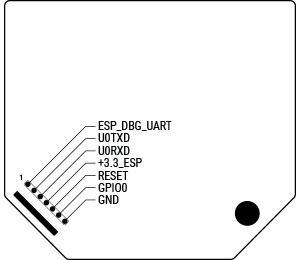

Interface Add-on
Interface série (format propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface Add-on lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Bluetooth (pour le connecter à votre système domotique)
Caractéristiques de sécurité
Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance
Détection d'obstacles (fonction du contrôle des volets)
Interrupteur de sécurité (fonction du contrôle des volets)
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
Un bouton de réinitialisation
Appuyez et maintenez 5 secondes pour activer le point d'accès sans fil du Dispositif et la connexion Bluetooth.
Appuyez et maintenez 10 secondes pour réinitialiser le Dispositif.
Sorties
Indicateur LED (rouge)
Point d’accès sans fil (AP) activé et Wi-Fi désactivé :
1 secondeON/ 1 secondeOFFWi-Fi activé mais pas connecté à celui-ci :
1 secondeON/ 3 secondesOFFConnecté au Wi-Fi :
En permanenceONCloud activé mais pas connecté :
1 secondeON/5 secondesOFFConnecté au Shelly Cloud :
En permanenceONOTA (la mise à jour de l’Over-the-Air) :
½ secondeON/ ½ secondeOFFBouton maintenu appuyé pendant 5 secondes :
½ secondeON/ ½ secondeOFFBouton maintenu enfoncé pendant 10 secondes :
¼ secondeON/ ¼ secondeOFF
La liste ci-dessus débute par l'état initial du dispositif et la priorité la plus basse. Chaque état suivant annule le précédent.
Caractéristiques techniques
Type | Données |
|---|---|
Apparence | |
Dimensions (L x P x H) | 37 x 42 x 16 mm ± 0.5 mm / 1.46 x 1.65 x 0.63 in ± 0.02 in |
Poids | ND |
Montage | Tableau électrique, coffret de branchement |
Serrage max. du domino électrique | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 1.5 mm² / 20 à 16 AWG |
Longueur dénudée du câble | 5 à 6 mm / 0.20 à 0.24 in |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique | 110-240 V AC / 24-30 V DC |
Consommation électrique | < 1,4 W |
Caractéristiques des circuits de sortie | |
Tension de commutation max. AC | 240 V |
Tension de commutation max. DC | 30 V |
Courant de commutation max. AC | 10 A (par canal), 16 A (total), 18 A (puissance totale) |
Courant de commutation max. DC | 10 A |
Capteurs, compteurs | |
Capteur de température | Oui |
Voltmètre (AC) | Oui |
Ampèremètre (AC) | Oui |
Protocoles de communication radio | |
Bande de radiofréquences | 2401-2495 MHz |
Puissance de sortie RF max. | < 20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32 |
Flash | 4 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |
Schémas de câblage

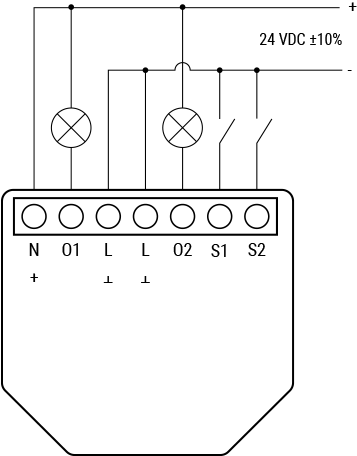

 Shelly Plus 2PM - Câblage AC |  Shelly Plus 2PM - Câblage DC |

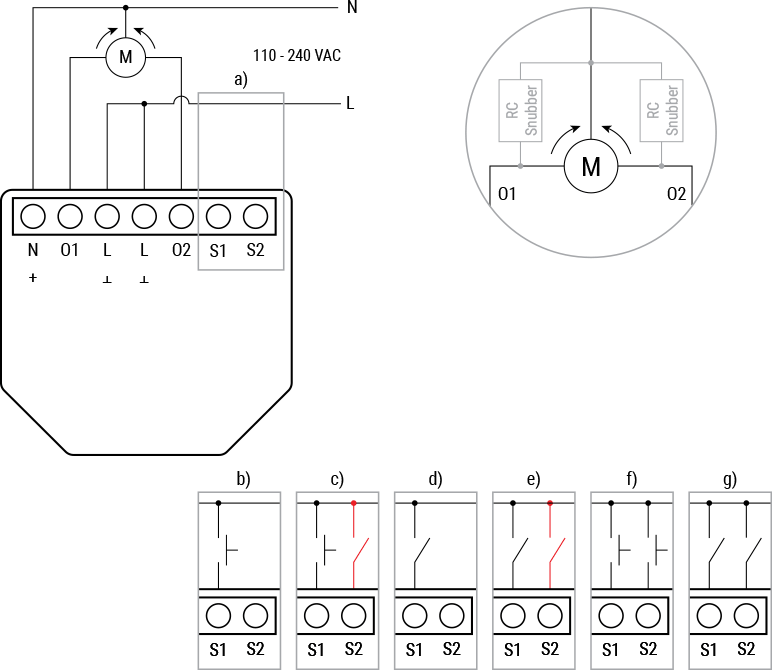

Câblage Shelly Plus 2PM, mode contrôle volets roulants
a) Mode détaché | b) Mode bouton unique | c) Mode bouton unique et interrupteur de sécurité
d) Mode interrupteur unique | e) Mode interrupteur unique et interrupteur de sécurité
f) Mode deux boutons | g) Mode deux interrupteurs
Légende
Bornes | Fils | ||
|---|---|---|---|
N | Borne pour le Neutre | N | Fil Neutre |
L | Borne pour la Phase (110-240 V) | L | Fil Phase (110-240 V CA) |
O1, O2 | Bornes de sortie du circuit de charge | + | Fil positif 24 V DC |
SW1, SW2 | Bornes d'entrée de l’interrupteur | - | Fil négatif 24 V DC |
+ | Borne positive 24 V DC | ||
Ʇ | Borne de terre DC |
