Shelly Plus Add-on

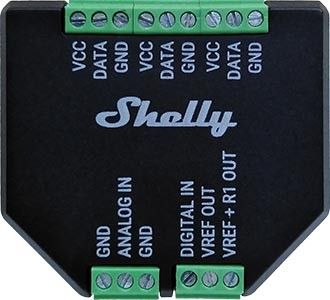

![](../__attachments/119636178/Plus%20Add-on.jpeg?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)
Identification du dispositif
Nom du dispositif : Shelly Plus Add-on
Description
Shelly Plus Add-on (le Dispositif) est une interface de capteur à isolation galvanique pour les dispositifs Shelly Plus.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Agricole (serres, pépinières, ranchs, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique (prochainement)
Google Assistant
Amazon Alexa
Samsung SmartThings
Interfaces électriques du dispositif
Entrées
1 entrée analogique : ANALOG IN
1 entrée numérique : DIGITAL IN
Sorties
1 référence de tension de sortie : VREF OUT
1 référence de tension de sortie grâce à la résistance de tirage : VREF + R1 OUT
2 bornes de terre : GND*
Interface à un fil
3 sorties pour l'alimentation du capteur (connectées à la même piste du circuit imprimé) : VCC
3 bornes de données du capteur (connectées à la même piste du circuit imprimé) : DATA
3 bornes de terre : GND
*Connectée à la même couche de terre du circuit imprimé
Interface Add-on
Interface série (format propriétaire Shelly) pour se connecter à un dispositif Shelly Plus
Capteurs pris en charge
Jusqu'à 5 capteurs de température DS18B20
Un seul capteur numérique de température et d’humidité DHT22
Thermistances NTC avec une résistance nominale de 10 kΩ et β=4000 K
Photorésistances
Détecteurs de mouvement PIR
Sondes d’humidité du sol
Capteurs à ultrasons
Capteurs de niveau capacitifs
Détecteurs sonores
Autres capteurs analogiques avec une tension de sortie de 0 à 10 V
Caractéristiques techniques
Type | Données |
---|---|
Apparence | |
Dimensions (L x P x H) | 37 x 42 x 15 mm ± 0.5 mm / 1.46 x 1.65 x 0.59 in ± 0.02 in |
Poids | 105 g / 3.70 oz |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Tension d'alimentation AC | NC |
Tension d'alimentation DC | 3,3 V (depuis le dispositif Shelly Plus) |
Consommation électrique | < 0,5 W (sans capteurs) |
Caractéristiques des circuits de sortie | |
Courant V DC max. | 10 mA |
Courant VREF OUT max. | 1 mA |
Résistance de sortie VREF+R1 OUT | 10 kΩ |
Capacités du micrologiciel (firmware) du dispositif Shelly Plus | |
Dispositifs compatibles avec Shelly Plus Add-on |
|
Mesure de la température | Cela dépend des capteurs DS18B20 ou DHT22. |
Mesure du taux d'humidité | Cela dépend du capteur DHT22. |
Entrée numérique | -15 V à 0,5 V (Exact) / 2,5 V à 15 V (Inexact)* |
Plage d'entrée analogique | 0 à 100 % |
Seuil de rapport de l'entrée analogique | 1 %** |
Plage du voltmètre | 0 à 10 V |
Seuil de rapport du voltmètre | 0,1 V** |
Précision de l’entrée analogique / du voltmètre | Mieux que 5% |
*La logique peut être inversée dans les paramètres d'entrée numérique.
**Peut être configuré dans les paramètres de l'entrée analogique / du voltmètre.
Schémas de câblage
![Shelly Plus Add-on 1-Wire wiring diagrams](../__attachments/119636178/Plus%2520Addon%25201-Wire%2520wiring%2520diagrams.png%3Fversion=3&modificationDate=1674564748999&cacheVersion=1&api=v2?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)

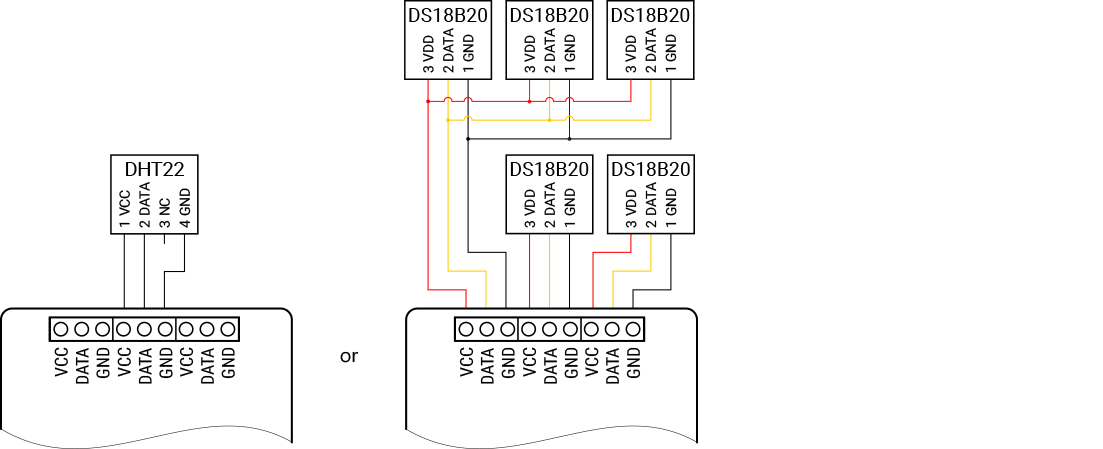

Schémas de câblage des capteurs à 1 fil de Shelly Plus Add-on
![Shelly Plus Add-on analog input wiring diagrams](../__attachments/119636178/Plus%2520Addon%2520analog%2520wiring%2520diagrams.png%3Fversion=2&modificationDate=1674565203732&cacheVersion=1&api=v2?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)

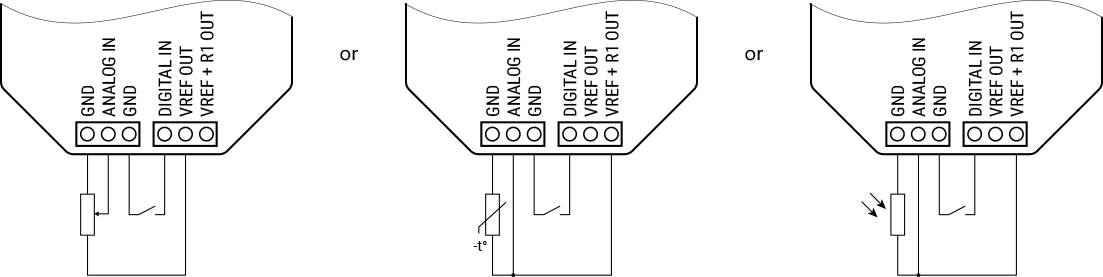

Schémas de câblage de l'entrée analogique de Shelly Plus Add-on
