Shelly Plus Plug IT

Identification du dispositif

Nom du dispositif : Shelly Plus Plug IT
Modèle du dispositif : SNPL-00110IT
SSID du dispositif : ShellyPlusPlugIT-XXXXXX

Description

Shelly Plus Plug IT (le Dispositif) est une prise électrique connectée. Elle mesure la puissance électrique et protège contre la surchauffe. Elle permet de contrôler à distance des appareils électriques depuis votre téléphone portable, tablette, ordinateur ou système domotique. Elle se connecte au Wi-Fi ou peut aussi être utilisée depuis des services domotiques dans le Cloud.

Il est possible d'accéder à Shelly Plus Plug IT, de la contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.

Le Dispositif dispose d'une interface Web intégrée qui peut être utilisée pour le surveiller et le contrôler ainsi que pour régler ses paramètres.

Où l’utiliser ?

Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université

Connectez-le à votre système domotique (prochainement)

Google Assistant
Amazon Alexa
Samsung SmartThings

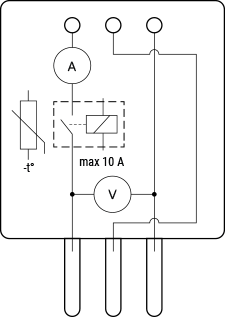

Schéma

Shelly Plus Plug IT simplified internal schematics

Interfaces électriques du dispositif

Entrée

Fiche CEI 23-16 / IT1-10P (Type L)

Sortie

Prise CEI 23-16 / IT1-10P (Type L)

Connectivité

Wi-Fi
Bluetooth (pour le connecter à votre système domotique)

Caractéristiques de sécurité

Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance

Types de charge pris en charge

Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)

Interface d’utilisateur

Entrées

Un bouton poussoir
- Appuyez et maintenez 5 secondes pour redémarrer le dispositif (possible jusqu'à 60 secondes après l'avoir branché)
- Appuyez et maintenez 10 secondes pour réinitialiser le dispositif (possible jusqu'à 60 secondes après l'avoir branché)

Sorties

Indicateur LED
- Voyant bleu clignote rapidement : mode AP
- Voyant bleu clignote lentement : connecté au Wi-Fi
- Voyant bleu fixe : connecté au Shelly Cloud
- Voyant rouge fixe : électricité fournie à l’appareil branché
- Voyant rouge clignote lentement : redémarrage lancé (bouton d’alimentation maintenu appuyé pendant 5 sec.)
- Voyant rouge clignote rapidement : réinitialisation lancée (bouton d’alimentation maintenu appuyé pendant 10 sec.)
- Voyants rouge et bleu clignotent tour à tour : mise à jour du micrologiciel (firmware)

Caractéristiques techniques

Type	Données
Apparence
Dimensions (L x P x H)	70 x 70 x 70 mm ± 0.5 mm / 2.76 x 2.76 x 2.76 in ± 0.02 in
Poids	105 g ±1 g / 3.70 oz ± 0.04 oz
Prises compatibles	CEI 23-16 / IT1-10P (Type L)
Fiches compatibles	CEI 23-16 / IT1-10P (Type L), CEE 7/16 (Type C)
Matériau du boîtier	Plastique
Couleur	Blanc
Environnement
Température ambiante	-20 °C à 40 °C / -5 °F à 105 °F
Humidité	30 % à 70 %
Altitude max.	2000 m / 6,562 ft
Électrique
Alimentation électrique AC	230 V ±10 %, 60 Hz
Alimentation électrique DC	ND
Consommation électrique	< 1 W
Caractéristiques des circuits de sortie
Tension de commutation AC max.	260 V
Tension de commutation DC max.	ND
Courant de commutation AC max.	10 A
Courant de commutation DC max.	ND
Capteurs, compteurs
Capteur de température	Oui
Voltmètre	Oui
Ampèremètre	Oui
Compteurs électriques et de puissance	Oui
Protocoles de communication radio
Bande de radiofréquences	2401-2495 MHz
Puissance de sortie RF max.	< 20 dBm
Wi-Fi	802.11 b/g/n
Portée du Wi-Fi	Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur (en fonction des collectivités locales)
Bluetooth	4.2
Portée du Bluetooth	Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur (en fonction des collectivités locales)
MCU
CPU	ESP32
Flash	4 MB
Capacités du micrologiciel (firmware)
Webhooks (actions URL)	20 avec 5 URLs par hook
Scripts	mJS
MQTT	Oui
CoAP	Non
