Shelly Plus Wall Dimmer US

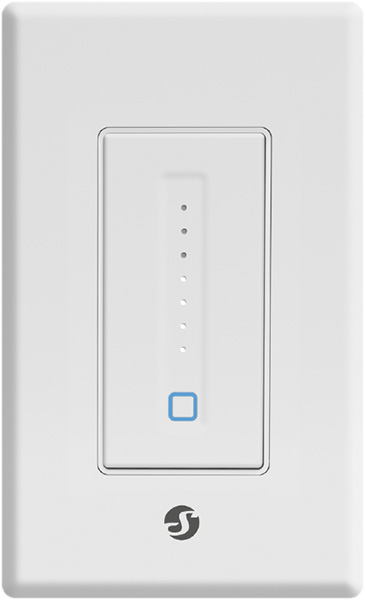

![](../__attachments/229146742/image-20230321-140209.png?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)
Identification du dispositif
Nom du dispositif : Shelly Plus Wall Dimmer
Modèle du dispositif : SNDM-0013US
SSID du dispositif : ShellyPlusWDUS-XXXXXX
Description
Shelly Plus Wall Dimmer US (le Dispositif) peut allumer/éteindre et faire varier la luminosité des lampes dimmables. Cet interrupteur peut être installé à la place d'un interrupteur américain. Amélioré grâce à la flexibilité du micrologiciel (firmware) gen2
, il offre aux intégrateurs professionnels des options supplémentaires personnalisées destinées aux clients. Il fonctionne de manière autonome une fois connecté au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Plus Wall Dimmer US, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Le Dispositif dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Caractéristiques
Mode nuit
Programmations hebdomadaires
Minuteries automatiques marche/arrêt
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

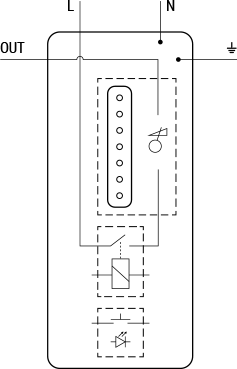

Schéma
![Shelly Plus Wall Dimmer internal schematics](../__attachments/119963846/Plus-Wall-Dimmer-internal-schematics.png%3Fversion=1&modificationDate=1667814750455&cacheVersion=1&api=v2?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)
Interfaces électriques du dispositif
Entrées
2 fils de ligne : 1 noir L and 1 blanc N
1 fil vert ⏚ (terre)
Sortie
1 fil rouge OUT
Connectivité
Wi-Fi
Bluetooth (pour le connecter à votre système domotique)
Types de charge pris en charge
Lampes à incandescence
Lampes LED à gradation uniquement
Lampes CFl à gradation uniquement
Interface d’utilisateur
Entrées
Un bouton d'alimentation avec indicateur LED :
Appuyez pour allumer/éteindre les lumières
Appuyez et maintenez 5 secondes pour activer le point d’accès sans fil du Dispositif
Appuyez et maintenez 10 secondes pour réinitialiser le Dispositif
Un curseur avec indicateur LED de luminosité :
Faites glisser vers le haut pour augmenter la luminosité
Faites glisser vers le bas pour diminuer la luminosité
Sorties
Indicateur LED du bouton d'alimentation :
LED bleue Wi-Fi* :
Point d’accès sans fil activé et Wi-Fi désactivé :
Voyant bleu clignote¹Wi-Fi activé, mais non connecté :
Voyant bleu clignote lentement²Wi-Fi connecté et Cloud désactivé ou Cloud connecté :
Voyant bleu fixeWi-Fi connecté et Cloud activé mais non connecté :
Voyant bleue clignote très lentement³Bouton d'alimentation maintenu appuyé pendant 5 secondes :
Voyant bleu clignote rapidement⁴Bouton d'alimentation maintenu appuyé pendant 10 secondes :
Voyant bleu clignote très rapidement⁵OTA :
Voyant bleu clignote rapidement⁴
LED blanche d'alimentation** (lorsque les lumières sont allumées) :
Point d’accès sans fil activé et Wi-Fi désactivé :
Voyant blanc clignote¹Wi-Fi activé mais non connecté :
Voyant blanc clignote lentement²Wi-Fi connecté et Cloud désactivé ou Cloud connecté :
Voyant blanc fixeWi-Fi connecté et Cloud activé mais non connecté :
Voyant blanc clignote très lentement³Bouton d'alimentation maintenu appuyé pendant 5 secondes :
Voyant blanc clignote rapidement⁴Bouton d'alimentation maintenu enfoncé pendant 10 sec:
Voyant blanc clignote très rapidement⁵OTA:
Voyant blanc clignote rapidement⁴
Indicateur LED de luminosité :
Un seul point blanc est allumé lorsque les lumières sont éteintes. Chaque position à partir du bas vers le haut représente une augmentation de 14 % de la luminosité (84-100 % pour le point supérieur).
Une ligne verticale de points blancs s'allume lorsque les lumières sont allumées. Chaque point allumé représente une augmentation de 14 % de la luminosité (84-100 % pour le point supérieur).
Le voyant bleu Wi-Fi peut être activé (par défaut) ou désactivé par l'utilisateur.
** La LED blanche d’alimentation peut être réglée par l'utilisateur afin de : correspondre à la sortie du Dispositif (par défaut), inverser la sortie du Dispositif, être toujours allumée ON
ou toujours éteinte OFF
.
¹ 1 seconde ON
/ 1 seconde OFF
² 1 seconde ON
/ 3 secondes OFF
³ 1 seconde ON
/ 5 secondes OFF
⁴ ⅕ seconde ON
/ ½ seconde OFF
⁵ ⅕ seconde ON
/ ⅕ seconde OFF
Caractéristiques techniques
Type | Données |
---|---|
Apparence | |
Dimensions sans plaque frontale et sans fils (L x P x H) | 104 x 44 x 39 mm ±0.5 mm / 4.09 x 1.73 x 1.50 in ±0.02 in |
Dimensions avec plaque frontale et sans fils (L x P x H) | 120 x 70 x 39 mm ±0.5 mm / 4.72 x 2.76 x 1.50 in ±0.02 in |
Poids sans plaque frontale | 105 g / 3.70 oz |
Poids avec plaque frontale | 121 g / 4.28 oz |
Matériau du boîtier | ABS |
Couleur | Blanc |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Alimentation électrique AC | 100-120 V, 50/60 Hz |
Alimentation électrique DC | ND |
Consommation électrique | < 3 W |
Caractéristiques des circuits de sortie | |
Puissance de courant maximal à 120 V AC |
|
Protocoles de communication radio | |
Bande de radiofréquences | 2401-2495 MHz |
Puissance de sortie RF max. | <20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32 |
Flash | 4 MB |
Capacités du micrologiciel (firmware) | |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |

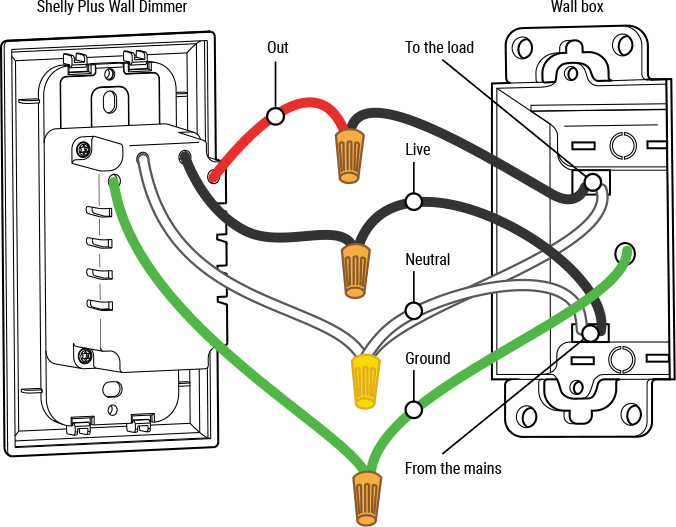

Schéma de câblage
![Shelly Pluss Wall Dimmer wiring diagram](../__attachments/119963846/Plus%2520Wall%2520Dimmer%2520wiring%2520diagram.png%3Fversion=1&modificationDate=1667313705837&cacheVersion=1&api=v2?inst-v=5c003208-7c91-44c7-8ec7-74efb30a8c44)
