Shelly Pro 2PM v.1
Shelly Pro 2PM v.1 est une modification de Shelly Pro 2PM (SPSW-002PE16EU).
Shelly Pro 2PM est à présent désuet et a été retiré de la vente.
Télécharger le manuel d'utilisation multilingue pour Shelly Pro 2PM.
Les différences avec Shelly Pro 2PM sont signalées par le symbole ≠
dans le texte ci-dessous.
Principaux changements :
Alimentation : plus l'option du 12 V DC
Connecteurs : les connecteurs à 3 bornes sont remplacés par des connecteurs à 2 bornes
PCB : les PCBs 2 couches des relais sont remplacés par des PCBs 4 couches pour une meilleure performance thermique
LAN : amélioration des distances électriques haute tension
Boîtier en plastique : performance diélectrique améliorée
Identification du dispositif (≠)
Nom du dispositif : Shelly Pro 2PM v.1
Modèle du dispositif : SPSW-202PE16EU
SSID du dispositif : ShellyPro2PM-XXXXXX
Description
Shelly Pro 2PM est un relais professionnel à 2 canaux, montable sur un rail DIN et avec un wattmètre intégré. Amélioré grâce à la flexibilité du micrologiciel (firmware) gen2
et de la connectivité Ethernet (LAN), il offre aux intégrateurs professionnels des options supplémentaires personnalisées destinées aux clients. Il fonctionne de manière autonome et se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Pro 2PM, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Shelly Pro 2PM dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Industriel (usines, centrales électriques, stations d'épuration, raffineries, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

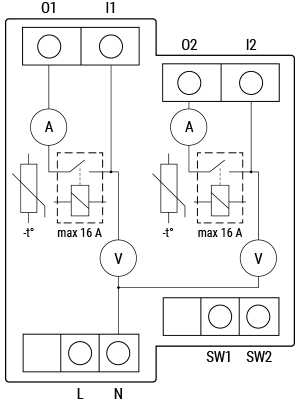

Schéma (≠)
Interfaces électriques du dispositif (≠)
Entrées
2 entrées interrupteur/bouton sur dominos électriques : SW1 et SW2
2 entrées d’alimentation sur dominos électriques : 1 N et 1 L
2 entrées relais : I1, I2
Sorties
2 sorties relais : O1, O2
Port Ethernet
1 connecteur RJ45
⚠ ATTENTION ! Branchez ou débranchez le câble de raccordement Ethernet (LAN) uniquement lorsque le Dispositif est hors tension ! Le connecteur du câble de raccordement (LAN) ne doit pas être métallique dans les parties en contact avec l'utilisateur lorsqu’il branche ou débranche le câble.

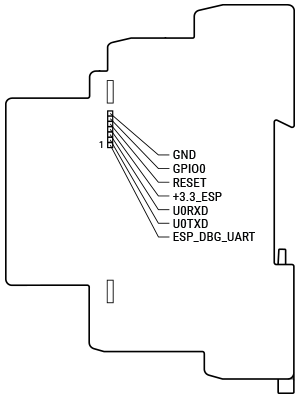

Interface Add-on
Interface série (format propriétaire Shelly)
⚠ ATTENTION ! Haute tension sur l’interface Add-on lorsque le Dispositif est allumé !
Connectivité
Wi-Fi
Ethernet
Bluetooth (pour le connecter à votre système domotique)
Caractéritiques de sécurité
Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
Un bouton tactile en forme de dôme
Appuyez et maintenez 5 secondes pour redémarrer
Appuyez et maintenez 10 secondes pour réinitialiser le dispositif
Sorties
Indicateur LED
‘Power’ (rouge) : Voyant rouge s'allume si l'alimentation électrique est connectée.
Wi-Fi (varie) :
Voyant bleu s'allume en mode AP.
Voyant rouge s'allume si le dispositif est en mode STA et n'est pas connecté au Wi-Fi.
Voyant jaune s'allume si le dispositif est en mode STA et connecté au Wi-Fi. Non connecté à Shelly Cloud ou Shelly Cloud désactivé.
Voyant vert s’allume si en mode STA et connecté au Wi-Fi et au Shelly Cloud.
La LED clignote en rouge/bleu si la mise à jour OTA est en cours.
LAN (vert) : le voyant vert sera s’allume si le réseau local LAN est connecté.
‘Out 1’ (rouge) : le voyant rouge s’allume si le relais de sortie 1 est fermé.
‘Out 2’ (rouge) : le voyant rouge s’allume si le relais de sortie 2 est fermé.
Caractéristiques techniques (≠)
Type | Données |
---|---|
Apparence | |
Dimensions (L x P x H) | 94 x 19 x 69 mm ±0.5 mm / 3.70 x 0.75 x 2.71 in ±0.02 in |
Poids | ND |
Montage | Sur rail DIN |
Serrage max. des dominos électriques | 0.4 Nm / 3.54 lbin |
Diamètre de câble | 0.5 à 2.5 mm² / 20 à 14 AWG (connecteur vert) |
Longueur dénudée du câble | 6 à 7 mm / 0.24 à 0.28 in (connecteur vert) |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Tension d'alimentation AC | 110-240 V |
Tension d'alimentation DC | ND |
Consommation électrique | < 3 W |
Neutre non requis | Non |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 240 V |
Tension de commutation DC max. | ND |
Courant de commutation AC max. | 16 A par canal, 25 A au total |
Courant de commutation DC max. | ND |
Capteurs, compteurs | |
Voltmètre (AC) | Oui |
Ampèremètre (AC) | Oui |
Capteur de température | Oui |
Protocoles de communication radio | |
Bandes de radiofréquences | 2400-2495 MHz |
Puissance de sortie RF max. | < 20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32-D0WDQ6 |
Flash | 8 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |

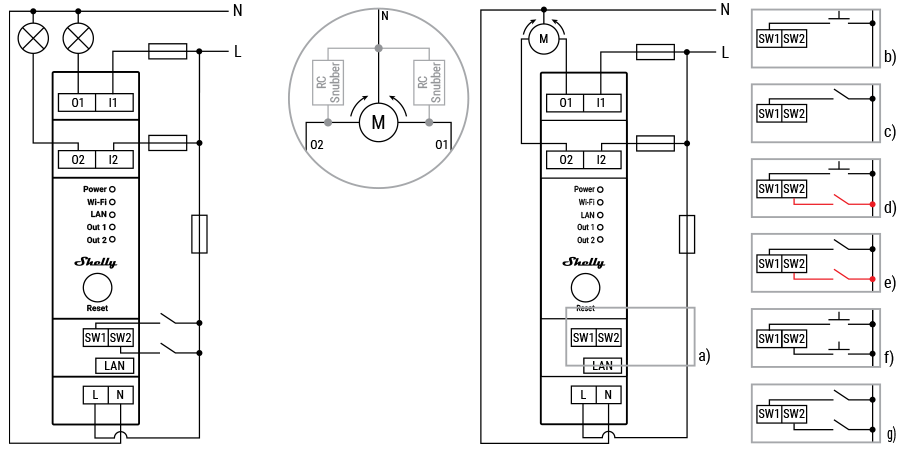

Schéma de câblage (≠)
Légende
Bornes | Fils | ||
---|---|---|---|
I1, I2 | Bornes d'entrée du circuit de charge | L | Fil Phase (110-240 V) |
O1, O2 | Bornes de sortie du circuit de charge | N | Fil Neutre |
SW1, SW2 | Bornes d'entrée pour interrupteur/bouton | ||
L | Borne de Phase (110-240 V) | ||
N | Borne Neutre |
|
|
LAN | Connecteur RJ 45 pour réseau local |
|
|
Configurations des interrupteurs/boutons-poussoir en mode couverture
a) Mode autonome
b) Mode bouton simple
c) Mode interrupteur simple
d) Mode bouton simple et interrupteur de sécurité
e) Mode interrupteur simple et interrupteur de sécurité
f) Mode double bouton
g) Mode double interrupteur
Résolution des problèmes
…
Guide de l'interface Web
Read the Shelly Pro 2PM web interface guide
Composants et APIs
Notice d’utilisation
Shelly_PRO_2PM_multilanguage_v06_web.pdf
Conformité
DoC Shelly Pro 1PM_ Pro 2PM_EN.pdf
