Shelly Pro 3

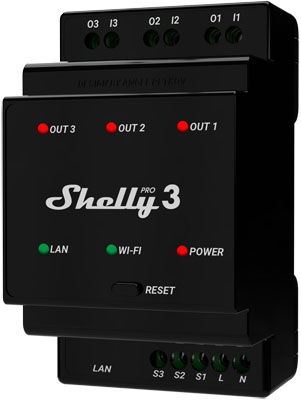

Identification du dispositif
Nom du dispositif : Shelly Pro 3
Modèle du dispositif : SPSW-003XE16EU
SSID du dispositif : ShellyPro3-XXXXXX
Description
Shelly Pro 3 est un relais professionne à 3 canaux, montable sur un rail DIN avec des contacts libres de potentiel et capable de commuter 3 circuits indépendants, y compris ceux triphasés. Amélioré grâce à la flexibilité du firmware gen2 et de la connectivité Ethernet (LAN), il offre aux intégrateurs professionnels des options supplémentaires personnalisées destinées aux clients. Il fonctionne de manière autonome et se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Pro 3, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Shelly Pro 3 dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Industriel (usines, centrales électriques, stations d'épuration, raffineries, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

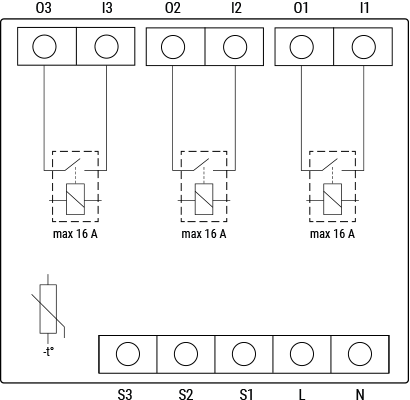

Schéma
Interfaces électriques du dispositif (≠)
Entrées
3 entrées interrupteur/bouton sur dominos électriques : S1, S2 et S3
2 entrées d’alimentation sur dominos électriques: 1 N et1 L
3 entrées relais : I1, I2 et I3
Sorties
3 sorties relais : O1, O2 et O3
Port Ethernet
1 connecteur RJ45
⚠ ATTENTION ! Branchez ou débranchez le câble de raccordement Ethernet (LAN) uniquement lorsque le Dispositif est hors tension ! Le connecteur du câble de raccordement (LAN) ne doit pas être métallique dans les parties en contact avec l'utilisateur lorsqu’il branche ou débranche le câble.
Connectivité
Wi-Fi
Ethernet
Bluetooth (pour le connecter à votre système domotique)
Caractéristiques de sécurité
Détection de surchauffe
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
Un bouton tactile en forme de dôme
Appuyez et maintenez 5 secondes pour redémarrer
Appuyez et maintenez 10 secondes pour réinitialiser le dispositif
Sorties
Indicateur LED
‘Power’ (rouge) : Voyant rouge s'allume si l'alimentation électrique est connectée.
Wi-Fi (varie) :
Voyant bleu s'allume en mode AP.
Voyant rouge s'allume si le dispositif est en mode STA et n'est pas connecté au Wi-Fi.
Voyant jaune s'allume si le dispositif est en mode STA et connecté au Wi-Fi. Non connecté à Shelly Cloud ou Shelly Cloud désactivé.
Voyant vert s’allume si en mode STA et connecté au Wi-Fi et au Shelly Cloud.
La LED clignote en rouge/bleu si la mise à jour OTA est en cours.
LAN (vert) : le voyant vert sera s’allume si le réseau local LAN est connecté.
‘Out 1’ (rouge): le voyant rouge s’allume si le relais de sortie 1 est fermé.
‘Out 2’ (rouge): le voyant rouge s’allume si le relais de sortie 2 est fermé.
‘Out 3’ (rouge): le voyant rouge s’allume si le relais de sortie 3 est fermé.
Caractéristiques techniques
Type | Données |
|---|---|
Apparence | |
Dimensions (L x P x H) | 96 x 53 x 59 mm ±0.5 mm / 3.78 x 2.01 x 2.32 in ±0.02 in |
Poids | ND |
Montage | Rail DIN |
Serrage max. des dominos électriques | 0.4 Nm / 4.43 lbin |
Diamètre de câble | 0.5 à 2.5 mm² / 20 à 14 AWG |
Longueur dénudée du câble | 6 à 7 mm / 0.24 à 0.28 in |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Tension d'alimentation AC | 110-240 V |
Tension d'alimentation DC | ND |
Consommation électrique | < 3 W |
Neutre non requis | Non |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 240 V |
Tension de commutation DC max. | 30 V |
Courant de commutation AC max. | 16 A par canal, 48 A au total |
Courant de commutation DC max. | 16 A par canal, 48 A au total |
Capteurs, compteurs | |
Capteur de température | Oui |
Protocoles de communication radio | |
Bandes de radiofréquences | 24010-2495 MHz |
Puissance de sortie RF max. | < 20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32-D0WDQ6 |
Flash | 8 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |

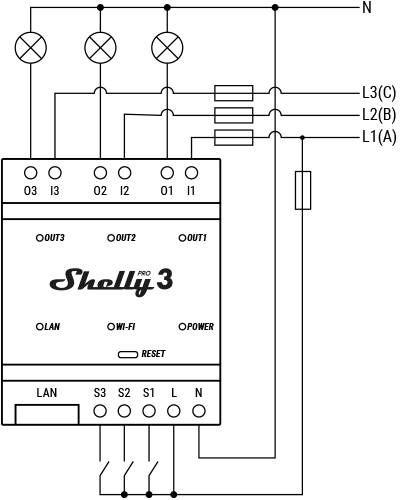

Schéma de câblage
Légende
Bornes | Fils | ||
|---|---|---|---|
I1, I2, I3 | Bornes d'entrée du circuit de charge | L1(A) | Fil Phase du circuit de charge 1 (110-240 V) |
O1, O2, O3 | Bornes de sortie du circuit de charge | L2(B) | Fil Phase du circuit de charge 2 (110-240 V) |
S1, S2, S3 | Bornes d'entrée pour interrupteur/bouton-poussoir | L3(C) | Fil Phase du circuit de charge 3 (110-240 V) |
L | Borne de Phase (110-240 V) | N | Fil Neutre |
N | Borne Neutre | ||
LAN | Connecteur RJ 45 pour réseau local |
