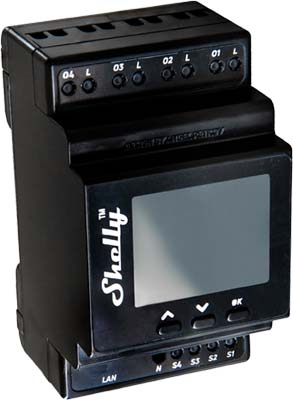

Shelly Pro 4PM v.1
Identification du dispositif
Nom du dispositif : Shelly Pro 4PM
Modèle du dispositif : SPSW-004PE16EU
SSID du dispositif : ShellyPro4PM-XXXXXX
Description
Shelly Pro 4PM est un relais professionnel à 4 canaux, montable sur un rail DIN et avec un wattmètre intégré. Amélioré grâce à la flexibilité du micrologiciel (firmware) gen2et de la connectivité Ethernet (LAN), il offre aux intégrateurs professionnels des options supplémentaires personnalisées destinées aux clients. Il fonctionne de manière autonome et se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.
Il est possible d'accéder à Shelly Pro 4PM, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.
Shelly Pro 4PM dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.
Où l’utiliser ?
Résidence principale
Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)
Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)
Industriel (usines, centrales électriques, stations d'épuration, raffineries, etc.)
Bâtiments gouvernementaux/municipaux
Université
Connectez-le à votre système domotique
Google Assistant
Amazon Alexa
Samsung SmartThings

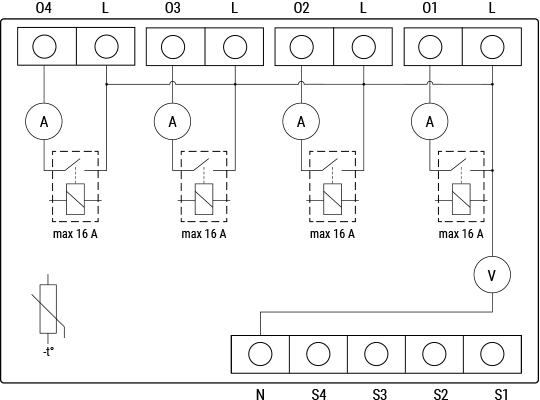

Schéma
Interfaces électriques du dispositif
Entrées
4 entrées interrupteur/bouton sur dominos électriques : S1, S2, S3, S4
5 entrées d’alimentation sur dominos électriques : 1 N et 4 L
Sorties
4 sorties relais : O1, O2, O3, O4
Port Ethernet
1 connecteur RJ45
⚠ ATTENTION ! Branchez ou débranchez le câble de raccordement Ethernet (LAN) uniquement lorsque le Dispositif est hors tension ! Le connecteur du câble de raccordement (LAN) ne doit pas être métallique dans les parties en contact avec l'utilisateur lorsqu’il branche ou débranche le câble.
Connectivité
Wi-Fi
Ethernet
Bluetooth (pour le connecter à votre système domotique)
Caractéritiques de sécurité
Protection contre la surchauffe
Protection contre les surtensions
Protection contre les surintensités
Protection contre la surpuissance
Types de charge pris en charge
Résistive (ampoules à incandescence, chauffages)
Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)
Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)
Interface d’utilisateur
Entrées
Trois boutons sur la plaque avant :
Bouton à gauche :
Appuyez pour faire défiler le menu vers le haut
Bouton du milieu :
Appuyez pour faire défiler le menu vers le haut
Bouton à droite :
Appuyez sur ce bouton pour réveiller le Dispositif
Appuyez et maintenez pour accéder au menu
Appuyez pour sélectionner un élément du menu
Appuyez et maintenez lorsque vous êtes dans un sous-menu pour passer au menu principal
Sorties
Écran LCD couleur
En haut de l'écran LCD, une barre indiquant le statut affiche de brèves informations :
Heure
Statut de la connexion Bluetooth
Désactivée : aucun icône
Activée : icône bleu
Statut LAN :
Désactivé : aucun icône
Activé mais non connecté : icône rouge
Connecté : icône vert
Statut Wi-Fi en mode STA :
Désactivé : aucun icône
Activé mais non connecté : icône rouge
Connecté : icône vert
Statut Wi-Fi en mode AP :
Désactivé : aucun icône
Activé mais non connecté : icône rouge
Connecté : icône vert
Statut du Cloud :
Désactivé : aucun icône
Activé mais non connecté : icône rouge
Connecté : icône vert
L'écran LCD est aussi utilisé pour afficher les différents menus du Dispositif :
Écran principal (par défaut) :
Sortie 1 on/off
Sortie 2 on/off
Sortie 3 on/off
Sortie 4 on/off
Réseau :
Activation/désactivation de l’AP Wi-Fi
Activation/désactivation du Wi-Fi
Activation/désactivation de l'Ethernet
Activation/désactivation du Bluetooth
Statut :
Affiche des informations complètes sur le statutMaintenance :
Réinitialisation Wi-Fi
Réinitialisation
Redémarrage
Caractéristiques techniques
Type | Données |
|---|---|
Apparence | |
Dimensions (L x P x H) | 96 x 53 x 59 mm ±0.5 mm / 3.78 x 2.01 x 2.32 in ±0.02 in |
Poids | ND |
Montage | Sur rail DIN |
Serrage max. des dominos électriques | 0.4 Nm / 3.5 lbin |
Diamètre de câble | 0.5 à 2.5 mm² / 20 à 14 AWG |
Longueur dénudée du câble | 6 à 7 mm / 0.24 à 0.28 in |
Matériau du boîtier | Plastique |
Couleur | Noir |
Environnement | |
Température ambiante | -20 °C à 40 °C / -5 °F à 105 °F |
Humidité | 30 % à 70 % |
Altitude max. | 2000 m / 6,562 ft |
Électrique | |
Tension d'alimentation AC | 110-240 V |
Tension d'alimentation DC | ND |
Consommation électrique | < 4 W |
Neutre non requis | Non |
Caractéristiques des circuits de sortie | |
Tension de commutation AC max. | 240 V |
Tension de commutation DC max. | ND |
Courant de commutation AC max. | 16 A par canal, 40 A au total |
Courant de commutation DC max. | ND |
Capteurs, compteurs | |
Voltmètre (AC) | Oui |
Ampèremètre (AC) | Oui |
Capteur de température | Oui |
Protocoles de communication radio | |
Bandes de radiofréquences | 2400-2495 MHz |
Puissance de sortie RF max. | < 20 dBm |
Wi-Fi | 802.11 b/g/n |
Portée du Wi-Fi | Jusqu'à 30 m / 98 ft à l’intérieur et 50 m / 164 ft à l’extérieur |
Bluetooth | 4.2 |
Portée du Bluetooth | Jusqu'à 10 m / 33 ft à l’intérieur et 30 m / 98 ft à l’extérieur |
MCU | |
CPU | ESP32-D0WDQ6 |
Flash | 8 MB |
Capacités du micrologiciel (firmware) | |
Programmations | 20 |
Webhooks (actions URL) | 20 avec 5 URLs par hook |
Scripts | mJS |
MQTT | Oui |
CoAP | Non |

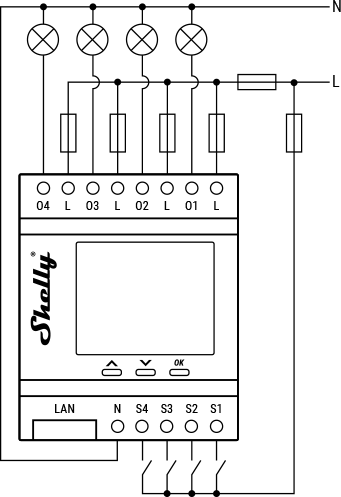

Schéma de câblage
Légende
Bornes | Fils | ||
|---|---|---|---|
O1, O2, O3, O4 | Bornes de sortie du circuit de charge | L | Fil Phase (110-240 V) |
S1, S2, S3, S4 | Bornes d'entrée pour interrupteur/bouton | N | Fil Neutre |
L | Bornes de Phase (110-240 V) | ||
N | Borne Neutre |
|
|
LAN | Connecteur RJ 45 pour réseau local |
|
|
Résolution des problèmes
…
Guide de l'interface Web
Read the Shelly Pro 4PM web interface guide
Composants et APIs
Notice d’utilisation
shelly_pro_4pm_multi_language.pdf
Conformité
Declaration_of_conformity_Shelly_Pro_4PM_EN.pdf
