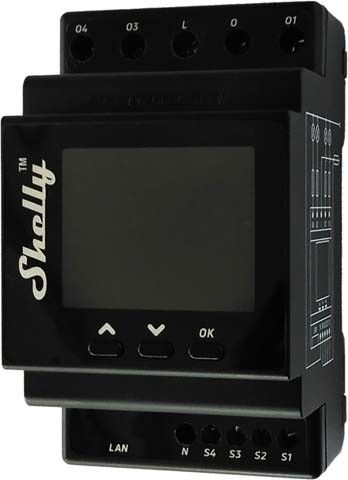

Shelly Pro 4PM v.2

Shelly Pro 4PM v.2 est une modification de Shelly Pro 4PM v.1 (SPSW-004PE16EU).

Les différences avec Shelly Pro 4PM sont signalées par le symbole ≠ dans le texte ci-dessous.

Principaux changements :

• Connecteurs : les quatre connecteurs de charge à 2 bornes ont été remplacés par 5 dominos électriques individuels.

• LAN : amélioration des distances électriques haute tension

Identificationdu dispositif (≠)

• Nom du dispositif : Shelly Pro 4PM V2

• Modèle du dispositif : SPSW-104PE16EU

• SSID du dispositif : ShellyPro4PM-XXXXXX

Description

Shelly Pro 4PM est un relais professionnel à 4 canaux, montable sur un rail DIN et avec un wattmètre intégré. Amélioré grâce à la flexibilité du micrologiciel (firmware) gen2, de la connectivité Ethernet (LAN) et d’un écran couleur, il offre aux intégrateurs professionnels des options supplémentaires personnalisées destinées aux clients. Il fonctionne de manière autonome et se connecte au Wi-Fi ou peut aussi être utilisé depuis des services domotiques dans le Cloud.

Il est possible d'accéder à Shelly Pro 4PM, de le contrôler et de garder un oeil dessus, d’où que vous soyez, à partir du moment où vous avez accès à une connexion Wi-Fi et à l’Internet.

Shelly Pro 4PM dispose d'une interface Web intégrée qui peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour régler ses paramètres.

Où l’utiliser ?

• Résidence principale

• Logements multiples (appartements, immeubles en copropriété, hôtels, etc.)

• Commerce (petits immeubles de bureaux, petits commerces de détail/restaurants/stations-service, etc.)

• Industriel (usines, centrales électriques, stations d'épuration, raffineries, etc.)

• Bâtiments gouvernementaux/municipaux

• Université

Connectez-le à votre système domotique

• Google Assistant

• Amazon Alexa

• Samsung SmartThings

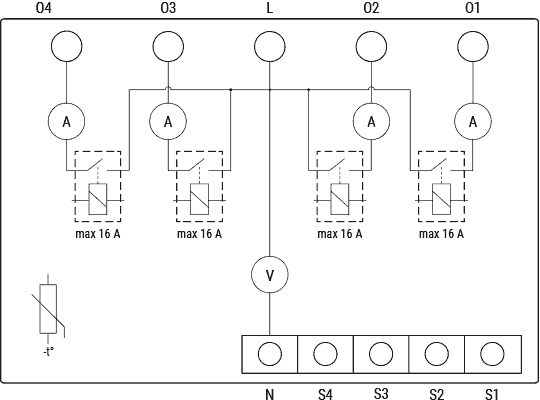

Schéma (≠)

Interfaces électriques du dispositif (≠)

Entrées

• 4 entrées interrupteur/bouton sur dominos électrique : S1, S2, S3, S4

• 2 entrées d’alimentation sur dominos électriques : 1 N et 1 L

Sorties

• 4 sorties relais : O1, O2, O3, O4

Port Ethernet

• 1 connecteur RJ45

⚠ ATTENTION ! Branchez ou débranchez le câble de raccordement Ethernet (LAN) uniquement lorsque le Dispositif est hors tension ! Le connecteur du câble de raccordement (LAN) ne doit pas être métallique dans les parties en contact avec l'utilisateur lorsqu’il branche ou débranche le câble.

Connectivité

• Wi-Fi

• Ethernet

• Bluetooth (pour le connecter à votre système domotique)

Caractéritiques de sécurité

• Protection contre la surchauffe

• Protection contre les surtensions

• Protection contre les surintensités

• Protection contre la surpuissance

Types de charge pris en charge

• Résistive (ampoules à incandescence, chauffages)

• Capacitive (batteries de condensateurs, équipement électronique, condensateurs de démarrage pour moteur)

• Inductive avec le RC Snubber (éclairage LED, transformateurs, ventilateurs, réfrigérateurs, climatiseurs)

Interface d’utilisateur

Entrées

Trois boutons sur la plaque avant :

• Bouton à gauche :

  • Appuyez pour faire défiler le menu vers le haut

• Bouton du milieu :

  • Appuyez pour faire défiler le menu vers le haut

• Bouton à droite :

  • Appuyez sur ce bouton pour réveiller le Dispositif

  • Appuyez et maintenez pour accéder au menu

  • Appuyez pour sélectionner un élément du menu

  • Appuyez et maintenez lorsque vous êtes dans un sous-menu pour passer au menu principal.

Sorties

Écran LCD couleur

En haut de l'écran LCD, une barre indiquant le statut affiche de brèves informations :

• Heure

• Statut de la connexion Bluetooth

  • Désactivée : aucun icône

  • Activée : icône bleu

• Statut LAN :

  • Désactivé : aucun icône

  • Activé mais non connecté : icône rouge

  • Connecté : icône vert

• Statut Wi-Fi en mode STA :

  • Désactivé : aucun icône

  • Activé mais non connecté : icône rouge

  • Connecté : icône vert

• Statut Wi-Fi en mode AP :

  • Désactivé : aucun icône

  • Activé mais non connecté : icône rouge

  • Connecté : icône vert

• Statut du Cloud :

  • Désactivé : aucun icône

  • Activé mais non connecté : icône rouge

  • Connecté : icône vert

L'écran LCD est aussi utilisé pour afficher les différents menus du Dispositif :

• Écran principal (par défaut) :

  • Sortie 1 on/off

  • Sortie 2 on/off

  • Sortie 3 on/off

  • Sortie 4 on/off

• Réseau :

  • Activation/désactivation de l’AP Wi-Fi

  • Activation/désactivation du Wi-F

  • Activation/désactivation de l'Ethernet

  • Activation/désactivation du Bluetooth

• Statut :
  Affiche des informations complètes sur le statut

• Maintenance :

  • Réinitialisation Wi-Fi

  • Réinitialisation

  • Redémarrage

Caractéristiques techniques

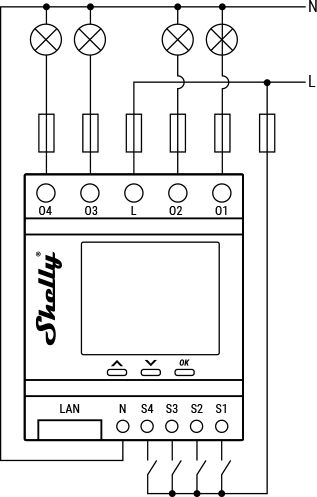

Schéma de câblage (≠)

Légende
